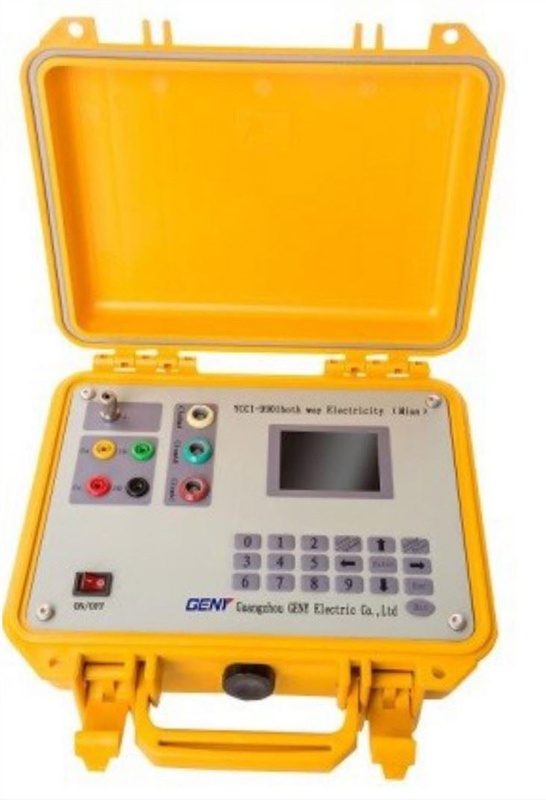

מזהה פאזה ומזין
דגם: YCCI-9901
מזהה שלב ומזין משמש לזיהוי המידע הבסיסי של המשתמשים, כגון שנאי משתמשים, כוח ושלב השלב וכו ', הוא משמש גישה לניהול יעיל.
המערכת מאמצת את שיטת הדופק ושיטת האות של קו החשמל כדי לזהות את פרטי המשתמשים. ניתן להשתמש בשיטות 2 בשילוב או בנפרד. הוא מציע דיוק בדיקה גבוהה, ללא אי-זבל או בלתי מזוהה של משתמשים המתרחשים.
המערכת מורכבת ממכשיר בדיקה מארח ויחידות בדיקות כף יד. המארח מותקן בצד המתח הנמוך של רובוטריקים, והיחידות כף יד משמשים בצד המשתמש לזיהוי מידע.
תכונות ופונקציות:
● פונקציות זיהוי להבחין בין השנאים והשלבים של הקווים הנמדדים.
● זיהוי העומס (מספר מטרי האנרגיה בשימוש) של כל שלב של השנאים.
● להציג ולאחסן את ערך המתח של הקווים הנמדדים ולמדוד את ההבדל במתח
בין הצד שנאי לבין צד המשתמש.
● להציג את התוכן ההרמוני המוזר (של 3-51ST) של הקו הנמדד, ולאחסן את הרמוניות הכולל.
● להציג waveform מתח של הקו הנמדד.
● התקן המארח אוספת אות הדופק מהיחידות כף יד בשיטה של דופק מתח
איתור או על ידי מהדק הנוכחי כדי להבחין בין השלבים ואת אזור ההפצה שבו
יחידות Hanheld נמצאים.
● זהה את קו הסניף, שבו נמצאים יחידות כף היד, של אזור ההפצה, באמצעות
מהדק הנוכחי לאסוף את הדחף.
● באמצעות שלושה מלחציים הנוכחיים, המארח מציג את המתח, הנוכחי, זווית, כוח פעיל, תגובתי
כוח, גורם כוח וכו ', בעוד שאין מלחציים הנוכחיים משמשים, זה dispalys רק ערך מתח עם
הפרמטרים האחרים שמוצגו כאפס.
● 500A ו Clamps גדול או סלילי Rogowski זמינים עבור מבחן סניף.
● מספר אזור ההפצה יכול להיות מוגדר באופן חופשי כדי להבדיל בין השנאים הנבדקים.
● הבחנה של כיוון וקוטביות אינם נדרשים לבדיקת דופק, בעת שימוש ביחידה כף יד
חיבור או שיטות חיבור מהדק הנוכחי של המארח.
מפרטים:
מזהה YCCI-9901 שלב ומזין | |
מתח תפעול: | מארח: AC3 X 220V: מסופי: AC 220V |
Clamp הנוכחי CT או סלוגובסקי סליל (אופציונלי); | 5A.500a. |
תדירות: | 50Hz |
טמפרטורת פעולה: | -10 ~ + 45C |
צריכת חשמל מארח: | <2W / שלב |
צריכת חשמל מסוף: | <1w (כאשר אין שילוח הדופק) |
טרמינל מרבי הדופק הנוכחי: | 10 א; |
מרחק הפעלה: | מוֹבִיל תקשורת: <2.7km דופק:> 5 ק\"מ |
שיטות שימוש
● מכונת המארח
חבר את המנצח בדיקה (ראה 3.1) חוטי בדיקה צהובה, ירוק, אדום ושחור עם UA, UB, UC, U0 מסופים במכשיר המארח בהתאמה. הצד השני מחובר שנאי או מכשיר אספקת חשמל אחר על ידי מלחציים. (הערה: כברירת מחדל, צהוב הוא שלב A, ירוק הוא שלב B, אדום הוא שלב C, ושחור הוא U0). שמור בטוח ופעל לפי חוקי חיווט החשמל במהלך המבצע.
● סיומת
השתמש בצד התקע של חוט חשמל (ראה 3.2) כדי לחבר מסוף פאנל הרחבה ואת הצד מהדק כדי להתחבר מד כוח (אדום אחד הוא קו שלב אחד שחור הוא אפס קו). כוח על לאחר חיבור.
