הוקמה בשנת 1987, הגישה ידועה בתור אחד היצרנים המובילים ומקצועיים וספקים של YC98G דיוק גבוהה 0.1% / 0.05% נייד שלושה שלב עובד סטנדרטי מטר עם מדידת טווח רחב בסין. אנא היה סמוך ובטוח לקנות את ציוד איכות שנעשו בסין מאיתנו ולחוות שירות טוב שלנו לאחר המכירה.

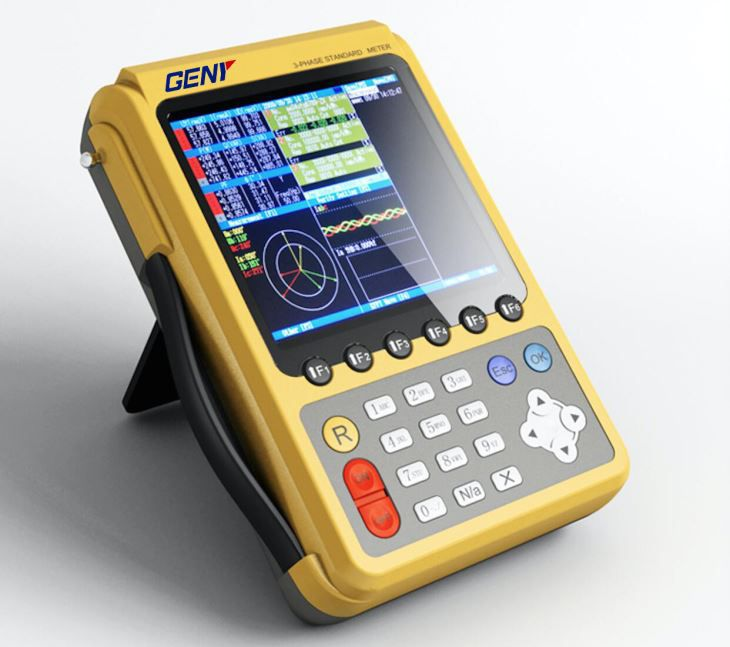

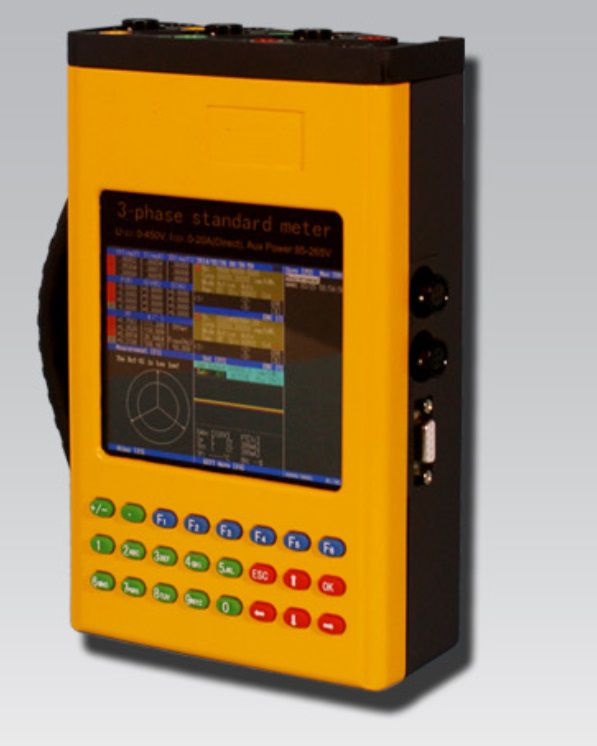

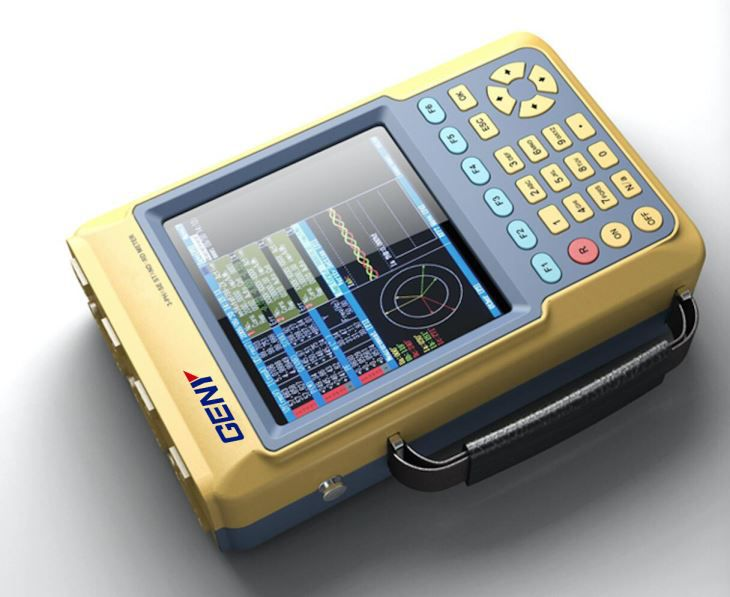

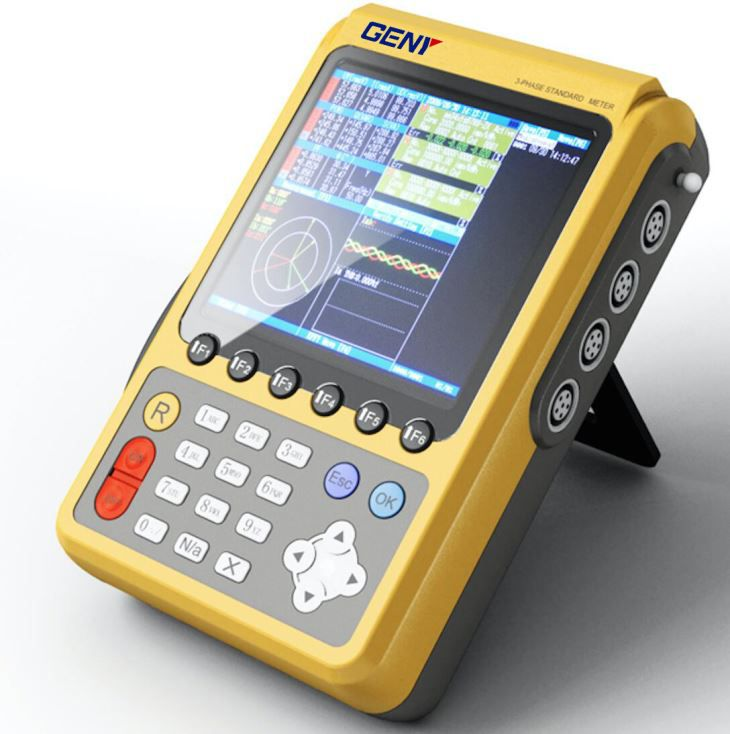

YC98G דיוק גבוהה 0.1% / 0.05% נייד שלושה פאזה עובד סטנדרטי מטר
שם: נייד שלושה שלב רגיל מטר
דגם: YC98G.
- תיאור
YC98G הוא תקן עבודה נייד כדי לאמת פעיל / תגובתי שלב שלב (3 או 4 חוטים) ואת מד שלב יחיד
■ 1 שלב 2 חוט
■ 3 שלב 3 חוט
■ 3 שלב 4 חוט
יישום נוסף הוא עבור ניטור מקוון
■ בדיקות שגיאה באתר
■ מוניטורים פרמטרים רבים של רשת החשמל
■ בודקים יחס טרנספורמציה של CT
■ תלת פאזה ספק כוח חיווט המחאה
- תכונות
■ דיוק גבוה
1. ישיר להתחבר עד 0.05%.
2. מהדק הנוכחי של עד 0.2%.
■ גדול 7 אינץ 'מסך תצוגה צבע
1. TFT 640 * 320 LCD
2. תצוגה ברורה מאוד מבטיחה נתוני הבדיקה קל לקריאה
■ מקלדת אלפא / מספרית
מבטיחה קלט נתונים מהיר וקל
■ תפריט ומפתחות רכים
גישה מהירה לפונקציות רגילות שונות
■ טווח מתח דינמי מורחב
20 - 500 וולט
■ שיטות בדיקות שוטפות כפולות - חיבור ישיר והמתקן הנוכחי להתחבר)
1. 0 - 20A (חיבור ישיר)
2. 100A Clamp CT (רגיל)
3. 200A, 500A, 1000A Clamp CT (אופציונלי)
■ ספק כוח כפול
1. מקור AC חיצוני.
2. מקור כוח מסוף פנימי
■ מדידת מטר
1. כוח פעיל או תגובתי משני מטרים בו זמנית
2. כוח פעיל וריאקטיבי ממד אחד בו זמנית
■ יציאות תקשורת
RS232 / USB.
■ זיכרון קיבולת גדולה
1. 1000 סטים של נתוני הבדיקה ניתן לאחסן על הלוח
2. יכולת קיבולת אחסון באמצעות יציאת USB בעת הצורך
3. קל באתר נתונים אחסון - אין צורך במחשב
- מפרט טכני
■ מפרט עבור YC98G - 0.1%
פריט | טווח מדידה | החלטה אפקטיבית | דיוק (%) | אחרים |
מתח | 5 - 450 V | 0.001 V. | 0.05% | 2 טווחים (1: 4) |
CT הנוכחי | 0.05 - 20 א | 0.0002 א | 0.05% | 3 טווחים (1:10) |
Clamp Ct. | 0.01 - 100 א | 0.001 א | 0.15% | 3 טווחים (1:10) |
תדירות | 45-65 הרץ | 0.001 הרץ | 0.01 הרץ | |
כוח פעיל | 0 ~ ~ umax x imax | 0.0001 W. | 0.1% | |
0 ~ ~ umax x imax | 0.0001 W. | 0.2% | עם CT Clamp. | |
כוח תגובתי | 0 ~ ~ umax x imax | 0.0001 var. | 0.2% | |
0 ~ ~ umax x imax | 0.0001 var. | 0.3% | עם CT Clamp. | |
כוח ברור | 0 ~ ~ umax x imax | 0.0001 VA. | 0.2% | |
אנרגיה פעילה | 0.1% | |||
0.2% | עם CT Clamp. | |||
אנרגיה תגובתי | 0.2% | |||
0.3% | עם CT Clamp. | |||
אנרגיה קבועה | 18000060 / kWh / 1800imp / kWh / 18imp / kWh * | |||
גורם כוח | 0 ~±0.9999 | 0.0001 | ±0.01 | |
שלב זווית | 0 ~ 359. 999º | 0.001º | ±0.01º | |
סביבת עבודה | -10 ~ + 55℃, 15 ~ 85% Rd,גוֹבַה:-10 ~ 3500 מ ' | |||
השפעת טמפרטורה | ≤25ppm /℃ (U / i,≤15ppm /℃ (אחרים) | |||
השפעה תדירות | ≤25ppm / hz. | |||
ממשק הדופק | - קלט (2 ערוצים, PLI1, PLI2) - רמה נמוכה≤2V, רמה גבוהה≥5V. - פלט (2 ערוצים, אש\"ף כוח פעיל, Plo-3 כוח תגובתי) - רמה נמוכה≤0.5V, רמה גבוהה≥4.5V. | |||
ממשק תקשורת | שידור סדרתי אסינכרוני: RS232, 9600bps, 1n8. | |||
ספק כוח 1. | כוח מ U1, מעגל נבדק האו\"ם מסופי: 85 ~ 450V /≯35VA | מ נבדק במעגל | ||
ספק כוח 2. | כוח משקע AC: 85 ~ 450V /≯35VA | |||
ספק כוח 3. | סוֹלְלָה סוג: Li פולימר הבלילה, גודל: 110mmx51mmx16mm, לְמַנוֹת מתח פלט: 7.2V, קיבולת: 5000mAh | סוללה פנימית | ||
מֵמַד | מכשיר: 245mm x 162mm x 60mm | |||
לשאת מקרה: 559mm x 351mm x 229mm | ||||
מִשׁקָל | משקל המכשיר העיקרי: 1.7 ק\"ג | |||
סה\"כ משקל: 11.5kg |
■ מפרט עבור YC98G - 0.05%
פריט | טווח מדידה | החלטה אפקטיבית | דיוק (%) | אחרים |
מתח | 5 - 450 V | 0.001 V. | 0.02% | 2 טווחים (1: 4) |
CT הנוכחי | 0.05 - 20 א | 0.0002 א | 0.02% | 3 טווחים (1:10) |
Clamp Ct. | 0.01 - 100 א | 0.001 א | 0.15% | 3 טווחים (1:10) |
תדירות | 45-65 הרץ | 0.001 הרץ | 0.01 הרץ | |
כוח פעיל | 0 ~ ~ umax x imax | 0.0001 W. | 0.05% | |
0 ~ ~ umax x imax | 0.0001 W. | 0.2% | עם CT Clamp. | |
כוח תגובתי | 0 ~ ~ umax x imax | 0.0001 var. | 0.1% | |
0 ~ ~ umax x imax | 0.0001 var. | 0.3% | עם CT Clamp. | |
כוח ברור | 0 ~ ~ umax x imax | 0.0001 VA. | 0.1% | |
אנרגיה פעילה | 0.05% | |||
0.2% | עם CT Clamp. | |||
אנרגיה תגובתי | 0.1% | |||
0.3% | עם CT Clamp. | |||
אנרגיה קבועה | 18000060 / kWh / 1800imp / kWh / 18imp / kWh * | |||
גורם כוח | 0 ~±0.9999 | 0.0001 | ±0.005% | |
שלב זווית | 0 ~ 359. 999º | 0.001º | ±0.005º | |
סביבת עבודה | -10 ~ + 55℃, 15 ~ 85% Rd,גוֹבַה:-10 ~ 3500 מ ' | |||
השפעת טמפרטורה | ≤10 ppm /℃ (U / i,≤15 ppm /℃ (אחרים) | |||
השפעה תדירות | ≤20 ppm / hz | |||
ממשק הדופק | - קלט (2 ערוצים, PLI1, PLI2) - רמה נמוכה≤2V, רמה גבוהה≥5V. - פלט (2 ערוצים, אש\"ף כוח פעיל, Plo-3 כוח תגובתי) - רמה נמוכה≤0.5V, רמה גבוהה≥4.5V. | |||
ממשק תקשורת | שידור סדרתי אסינכרוני: RS232, 9600bps, 1N8. | |||
ספק כוח 1. | כוח מ U1, מעגל נבדק האו\"ם מסופי: 85 ~ 450V /≯35VA | מ נבדק במעגל | ||
ספק כוח 2. | כוח משקע AC: 85 ~ 450V /≯35VA | |||
ספק כוח 3. | סוֹלְלָה סוג: Li פולימר הבלילה, גודל: 110mmx51mmx16mm, לְמַנוֹת מתח פלט: 7.2V, קיבולת: 5000mAh | סוללה פנימית | ||
מֵמַד | מכשיר: 245mm x 162mm x 60mm | |||
לשאת מקרה: 559mm x 351mm x 229mm | ||||
מִשׁקָל | משקל המכשיר העיקרי: 1.7 ק\"ג | |||
סה\"כ משקל: 11.5kg |
