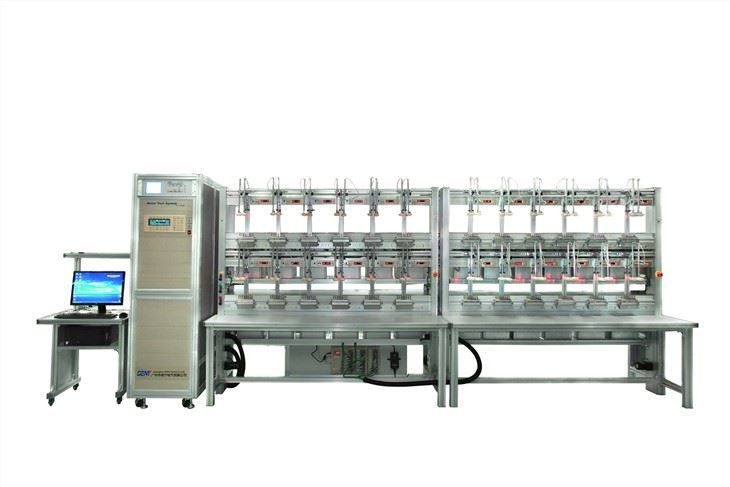

YC1893D שלושה שלב מטר הבדיקה מערכת
תכונות ופונקציות
| ● | מטרים תחת בדיקה: 3P4W, 3P3W |
| ● | מצב בדיקה: כוח פעיל, כוח תגובתי, מחובר מחובר כוח תגובתי |
| ● | התקנת ה- ICT במיקום של כל מטר כדי לבדוק שלושה מטרים עם קישורים סגורים בין מעגלי המדידה הנוכחיים והמתחיים (I-P קישורים) (אופציונלי) |
| ● | מבחן נוכחי ניטרלי (אופציונלי) |
| ● | התקנת RS232, יציאת תקשורת Ethernet בכל מיקום מטר, למציאות Automati כייל של מד אלקטרוני (אופציונלי) |
| ● | מערכות הבדיקה מטר יכולות למדוד מטרים מכניים, מטרים מכניים אלקטרוניים מטרים אלקטרוניים בדרך של פעולה אוטומטית, חצי אוטומטית או ידנית. |
| ● | סגסוגת אלומיניום חומר, אור חזק ועמיד בפני קורוזיה. |
| ● | מיקום אוטומטי של רוטור סימן של דיסק של מטרים מכניים, עם יעילות יותר. |
| ● | הנדנדה יחד של ראשי הסריקה מפשט את השליטה. |
| ● | מבחן החל בדיקה וזחילה. |
| ● | מדידת קבועים שונים של מטרים באופן סינכרוני. |
| ● | עם הפונקציה ההגנה של עומס יתר, מעגל מתח קצר ופתח מעגל הנוכחי. תוכנת הבדיקה עם חלון ידידותי 10 ו- XP מערכת פעולה, כולל פונקציונלי מודול של כל מיני סוגים של אנרגיה מודרנית נדרשת, למציאות הבדיקה שגיאה, בדיקה הרמונית, מבחן הביקוש, השפעה מבחן וכו 'נתוני בדיקות מאוחסן ניתן להעביר בפורמט רב לשימוש בתוכנית אחרת. |
| ● | המערכת כולה מוכרת לתאים לאיחוד האירופי ובטיחות בסטנדרטים עם תעודות CE |
תנאי יישום ודרישות | |||||
סביבה | דרישת חשמל | בְּטִיחוּת | |||
פעולה טֶמפֶּרָטוּרָה | לחות | גוֹבַה | אספקת מתח | כיתה IP | תוֹאַמנוּת |
-10 ℃ - + 40 ℃ | -35% - 85% | <2500m. | 3x220 / 380v ± 10% (או מותאם אישית) 50 / 60Hz ± 2Hz | IP30. | CE תואם |
סוּג | YC1893D-6. | YC1893D-12. | YC1893D-24. | YC1893D-48. |
מספר עמדות מטר | 6 | 12 | 24 | 48 |
דיוק | 0.05 | |||
מקור כוח | YCS-103-250. | YCS-103-600. | YCS-103-1200. | YCS-103-2500. |
Meter Standard Standard. | SZ-03A-K8 | |||
סריקה ראש | YCG-2-Series | |||
מתח | ||||
פלט מתח הבדיקה (שלב-נייטרלי) | 3x (24V-300V) (או מותאם אישית) | |||
כוח של פלט המתח | מקס 3x100VA | Max.3x250va. | Max.3x500VA | Max.3x1000VA |
פתרון הבעיה | יותר מ 0.01% של ערך בקנה מידה מלא של טווח | |||
הגדרת דיוק | יותר מ -0.05% בשווי טווח הסופי | |||
יַצִיבוּת | יותר מ 0.005% / h (זמן אינטגרציה 150 s) | |||
טען רגולציה מ 0-max.load | יותר מ -0.01% | |||
גורם עיוות | יותר מ -0.3% לטעינת התנגדות ליניארית | |||
תוֹרַת הַרמוֹנִיָה | 2nd.-41רחובחינם לתכנות | |||
נוֹכְחִי | ||||
בדוק את הפלט הנוכחי | 3x (1ma-120a / 200a) | |||
כוח של הפלט הנוכחי | Max.3x250va. | Max.3x500VA | Max.3x1000VA | Max.3x2000VA. |
פתרון הבעיה | יותר מ 0.01% של ערך בקנה מידה מלא של טווח | |||
הגדרת דיוק | יותר מ -0.05% בשווי טווח הסופי | |||
יַצִיבוּת | יותר מ 0.005% / h (זמן אינטגרציה 150 s) | |||
טען רגולציה מ 0-max.load | יותר מ -0.01% | |||
גורם עיוות | יותר מ -0.3% לטעינת התנגדות ליניארית | |||
תוֹרַת הַרמוֹנִיָה | 2nd.-41רחובחינם לתכנות | |||
שלב זווית | ||||
טווח | 0-360 מעלות | |||
פתרון הבעיה | 0.01 ° | |||
| הגדרת דיוק | 0.1 מעלות | |||
תדירות | ||||
טווח | 45Hz-65Hz. | |||
פתרון הבעיה | 0.01Hz. | |||
שגיאה בתצוגה | ||||
סוג תצוגת השגיאה | אדום אדום | |||
רזולוציה של שגיאות מוצגות | 8 ספרות | |||
