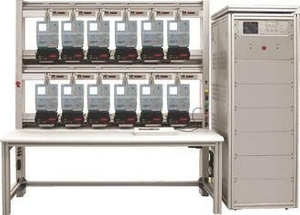

YC1893D דיוק מחלקה 0.02% שלושה שלב אלקטרונית אנרגיה אלקטרונית מטר מערכת הבדיקה עם ICTS עבור מטר חכם
◆ תיאור
Geny's Meter Test Systems לאמץ את טכניקת המדידה המתקדמת ביותר ואת הרעיון המודולרי לשלב את ההבדל סטנדרטים התייחסות ומגבר כוח כדי לספק את דרישות הלקוחות במטר אנרגיה חשמלית, כלי שירות חשמליים, מעבדה מטרולוגיה, מדידה ואיכות מחלקות ומפעלים או ארגונים.
מערכת הבדיקה YC1893D היא מערכת בדיקה אוטומטית מלאה לבדיקה וכיול של שני שלב יחיד ושלשות אנרגיה חשמלית מטרים, אשר composes של:
○ מקור כוח תלת פאזי
○ מטר רגיל של שלושה פאזה
○ מתלה מבחן ההשעיה
○ מערכת בקרת תעריפים (מתח קבוע, קורא יציאה אופטי, תיבת בקרת אדווה)
○ חלקים הדרושים אחרים
○ מחשב ותוכנה שליטה על המערכת כולה
מערכת הבדיקה YC1893D Meter היא תואמת באופן מלא עם תקן IEC 60736 והיא מתאימה לבדיקת מטרים בהתאם לתקנים הבאים:
○ IEC 62052-11 ו- IEC 62053-11, -21, -22, -23, -24
○ IEC 62056.
○ EN 50470-1, EN 50470-2, EN-50470-3
○ IEC 61010.
◆ תכונות
1. מערכת הבדיקה מטר יכול למדוד מטרים מכניים, מטרים אלקטרוניים מכניים
ואת מטר אלקטרוני בדרך של פעולה אוטומטית, חצי אוטומטי או ידני.
2. סגסוגת אלומיניום חומר, אור חזק ועמיד בפני קורוזיה.
3. מיקום אוטומטי רוטור סימן של דיסק של מטר מכני, עם יעילות יותר.
4. הנדנדה יחד של ראשי הסריקה מפשט את השליטה.
5. השלמה אוטומטית מלאה של הבדיקות הבאות:
א) מבחן הדיוק בכל ארבעת הרביעים (אנרגיה פעילה, תגובתי ובכרה)
ב) בדיקת זחילה (בדיקת עומס לא)
ג) החל בדחוק הנוכחי
ד) מבחן חיוג (מבחן הרשמה)
ה) מטר מבחן קבוע
f) השפעת מבחן כמות (מתח, תדירות, עיוות הרמוני, וכו ')
g) כיול של מטר רגיל התייחסות שיש דיוק נמוך יותר מאשר המועסקים
תקן התייחסות
ח) טרום התחממות
אני) מטבלים והפרעות
י) בדיקת מטרים חד פאזיים תחת תנאים מתעלמים
6. מדידת קבועים שונים של מטרים באופן סינכרוני.
7. עם הפונקציה ההגנה של עומס יתר, מעגל מתח קצר ופתח מעגל הנוכחי.
- מפרט טכני עבור 24 מטר מטר המערכת
ספסל הבדיקה הוא מיקום מרובה של עד 24 מטר, 0.02% של מדרגות דיוק שלוש פאזה מטר מערכת הבדיקה עם ICTS, עם מספר רב של מערכת תקשורת טורית עבור תקשורת מקבילה לבדיקת מטרים חכמים.
◇ ספק כוח
◇ מקור כוח
◇ מטר רגיל
1.1 מבוא כללי.
סדרת SZ-03A-K8 שלושה שלב סטנדרטי שלב לנצל את הטכנולוגיה נמשכת כגון DSP במהירות גבוהה, CPLD, MCU ו- ADC עם כיול עצמי, וכך, מטר יכול לדמם אות AC במהירות גבוהה לטפל בהם עם דיגיטלי מיוחד חֶשְׁבּוֹן. כל אלה הופכים את המבנה של מטר פשוט למדוד 0.02% דיוק של השגיאה היחסית.
1.2 תכונות
◇ מתלה מבחן ההשעיה
א. מיקום 24 מטר להפיץ על מדפים 2 מטר, צד כפול שתי שורות,
כל שורה כוללת 6 עמדות.
ב ' יש אור שלושה צבעים נורית על החלק העליון של כל מתלה.
C. כל מיקום מטר מתקין מחבר מהיר QCD, יד לדחוף, ראש סריקה,
חלון תצוגה שגיאה, ושקע DB9M.
ד ' כל חיווט הכבל הנוכחי במעמד הוא 30mm2
- שקע DB9M הוא עבור יציאת RS232, RS232 מוצע על ידי שרת סידורי multiport
אשר מרחיב 24 יציאות להתחבר עם 24 מוטות.
F. קורא פורט אופטי לתקשורת מטר
● מִפרָט
| - IEC 62056-21 רגיל (IEC IEC 1107)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● אפשרויות
טמפ מורחבת. כבל: -35 ° C ~ 80 ° C (-31 ° F - 176 ° F)
כבל ספירלי זמין.
כֶּבֶל: אורך מורחב על פי בקשה
ז ' בידוד שנאי הנוכחי (ICT)
כיום, יותר ויותר אנרגיה של מטר הנוכחי של ערוץ מתח הוא חיבור קבוע; זה קרוב IP-Link Meter. לבחינת מטרים עם קישור IP סגור, היחידה בבחינה חייבת להיות מסופקת עם אותות נוכחים ומתח פתוחים. ספסל הבדיקה הקודם לא הצליח להציע אותות כאלה, יכול רק לבדוק את מד קישור IP פתוח. TICT-100 Series הוא דיוק מבודד שנאי הנוכחי (ICT) עם פיצוי שגיאה אלקטרונית פעילה, יכול להציע את הנוכחי דיוק גבוהה, כדי לבדוק סגור מד קישור IP. TICT-100 Series יכול להיות מותקן על ספסל הבדיקה החדש או משמש כדי לשדרג את הספסל מבחן הישן.
נתונים טכניים של ICT
- טווח נוכחי 3 × (10MA - 120A)
- דיוק 0.01 (100mA - 120a)
- יחס 1: 1 (הנוכחי העיקרי = הנוכחי משני)
- טווח תדר 45Hz - 65Hz
- פלט נטל מתח 3 × 0.6V (מקס)
- כוח פלט 3 × 60VA (מקסימום)
- יציאת תקשורת RS-485
- ספק כוח +/ - 12VDC
- צריכת חשמל 20 VA (מקסימום)
- טמפרטורת המבצע - 10 ° C ... + 50 ° C
- טמפרטורת אחסון - 20 ° C ... + 60 ° C
- מידות (H × w × ד) 290mm × 275 מ\"מ × 296 מ\"מ
- משקל IT.17kg.
ה ' סריקה ראש
ראש האור יכול להיות מתכוונן ונשלח לגישה קלה בעת לשים מטרים במקום.
אני. התקן מחבר מהיר (QCD)
- QCD שנועד להיות מסוגל לבדוק שלושה שלב יחידות חד פאזי סוג
- סיכות יכול להיות האביב נטען כדי למנוע יותר מדי מתח לחיבור מסוף מטר.
- מרחק מינימלי בין שני סיכות סמוכות (מינימום המגרש) יכול להיות למטה ל 11 מ\"מ בנפרד.
- שורה שלמה של סיכות ניתן להזיז הלוך ושוב מרחק קטן מן המיקום הרגיל שלה.
- פינים שוטפים יכולים לעמוד 120A לתקופות ארוכות
- סיכות מסוף המיועדים להסרה קלה למקרים בעת ההתקנה צריכה להשתנות.
- LT-CT פעלו מטר אנרגיה כדי להיות תמיכה להתחבר
◇ מקור כוח הקבינט
א. התקן בקרה ידני מותקן בחלונית הקדמית של מקור מקור הקבינט
ב ' מתג כוח ראשי ומתג אספקת החשמל עבור כל מודול מותקנים ב
לוח חזרה של ארון, כולל:
- כּוֹחַ： מתג החשמל הראשי
- PC： מַחשֵׁב
- Moxa： מערכת Moxa.
C. כל הכבל הנוכחי בממשלה הם 30 מ\"מ2
הוקמה בשנת 1987, הגישה ידועה בתור אחד היצרנים המובילים ומקצועיים וספקים של ספסל חכם בדיקה בסין. אנא היה סמוך ובטוח לקנות את ציוד איכות שנעשו בסין מאיתנו ולחוות שירות טוב שלנו לאחר המכירה.
