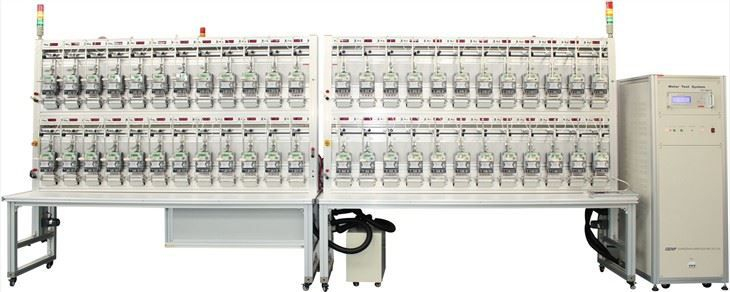

YC 1891D שלב יחיד מטר מערכת הבדיקה
תכונות & פונקציות
● | מטרים תחת בדיקה: 1P2W |
● | מצב בדיקה כוח פעיל, כוח תגובתי עם MSVT, יכול לבדוק מטרים יחיד עם קישורים סגורים בין מעגלי המדידה הנוכחיים והמתח (I-P קישורים) עם מתג הפלט הנוכחי, ניתן לכייל 2 מטר מטרים (אופציונלי) |
● | התקנת יציאות תקשורת RS232 Ethernet בכל מיקום מטר, כדי להבין כיול אוטומטי של מטרים אלקטרוניים (אופציונאלי) |
● | מערכות הבדיקה מטר יכולות למדוד מטרים מכניים, מטרים מכניים אלקטרוניים ומטרים אלקטרוניים בדרך של פעולה אוטומטית, חצי אוטומטית או ידנית |
● | סגסוגת אלומיניום חומר, אור חזק ועמיד בפני קורוזיה |
● | מיקום אוטומטי של רוטור סימן של דיסק של מטרים מכניים, עם יעילות יותר. |
● | הנדנדה יחד של ראשי הסריקה מפשט את השליטה |
● | החל בדיקה ומבחן זוחל |
● | מדידת קבועים שונים של מטרים באופן סינכרוני |
● | עם הפונקציה להגנה של עומס יתר, מעגל מתח קצר ופתוח מעגל הנוכחי |
● | תוכנת בדיקה עם חלון ידידותי 10 ו- XP מערכת פעולה, כולל מודול פונקציונלי של כל מיני או מטר אנרגיה מודרנית צורך, בדיקת שגיאה המציאות, בדיקה הרמונית, מבחן הביקוש, השפעה מבחן וכו ' |
● | ניתן להעביר את נתוני בדיקות המאוחסנים לרב-תמיכה לתוכנית אחרת |
● | המערכת כולה מוכרת לתאים לאיחוד האירופי ובטיחות בסטנדרטים עם תעודות CE |
תנאי יישום ודרישה | |||||
סביבה | דרישת חשמל | בְּטִיחוּת | |||
פעולה טֶמפֶּרָטוּרָה | לחות | גוֹבַה | אספקת מתח | כיתה IP | תוֹאַמנוּת |
-10 מעלות צלזיידות - + 40 ° C | 35% - 85% | <> 2500m. | 3x220 / 380v ± 10% (או מותאם אישית) 50 / 60Hz ± 2Hz | IP 30. | CE קונפורמיות |
סוּג | YC1891D-6. | YC1891D-12. | YC1891D-24. | YC1891D-48. |
מספר עמדות מטר | 6 | 12 | 24 | 48 |
דיוק | 0.05 | |||
מקור כוח | YC8-101-250. | YCS-101-600. | YCS-101-1200. | YCS-101-2500. |
מטר רגיל | SZ-01A-K3 | |||
Mstv. | HJ200G-6. | HJ200G-12. | HJ200G-24. | HJ200G- 48 |
סריקה ראש | YCG-2-Series | |||
מתח | ||||
מִבְחָן פלט מתח (שלב-נייטרלי) | 24V-300V (או מותאם אישית) | |||
כוח של פלט המתח | מקס 100VA | מקס 250VA. | MAX.500VA | מקס 1000VA. |
פתרון הבעיה | יותר מ 0.01% של ערך בקנה מידה מלא של טווח | |||
הגדרת דיוק | יותר מ 0.05% בערך טווח סופי | |||
יַצִיבוּת | יותר מ 0.005% / h (זמן אינטגרציה 150 s) | |||
רגולציה לטעון מ O-Max.load | יותר מ -0.01% | |||
גורם עיוות | יותר מ -0.3% לטעינת התנגדות ליניארית | |||
תוֹרַת הַרמוֹנִיָה | 2nd. - 41.רחוב חינם לתכנות | |||
נוֹכְחִי | ||||
בדוק את הפלט הנוכחי | 1MA-120A / 200A | |||
כוח של הפלט הנוכחי | מקס 250VA. MAX.500VA מקס 1000VA. Max.2000VA | |||
פתרון הבעיה | יותר מ -0.01% של ערך בקנה מידה מלא של טווח | |||
הגדרת דיוק | יותר מ 0.05% בערך טווח סופי | |||
יַצִיבוּת | יותר מ 0.005% / h (זמן אינטגרציה 150 s) | |||
רגולציה לטעון מ O-Max.load | יותר מ -0.01% | |||
גורם עיוות | יותר מ -0.3% לטעינת התנגדות ליניארית | |||
תוֹרַת הַרמוֹנִיָה | 2nd. - 41.רחוב חינם לתכנות | |||
שלב זווית | ||||
שלב זווית | 0 ° -360 ° | |||
פתרון הבעיה | 0.01 ° | |||
הגדרת דיוק | 0.1 מעלות | |||
תדירות | ||||
טווח | 45Hz-65Hz. | |||
פתרון הבעיה | 0.01Hz. | |||
שגיאה בתצוגה | ||||
סוג תצוגת השגיאה | אדום אדום | |||
רזולוציה של שגיאות מוצגות | 8 ספרות |
